自吸污水泵

來源：久江泵業發布時間：2021-6-24 15:17:46

一、自吸污水泵產品概述：

自吸污水泵集自吸和無堵塞排污于一身，既可象一般清水自吸泵那樣不需按底閥，不需引灌水、又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。

二、自吸污水泵使用范圍：

     ①環境溫度≤45℃，介質溫度≤60℃。
     ②介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。
     ③通過顆粒最大直徑為泵口徑的60%，纖維長度為口徑的5倍。
     ④介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。

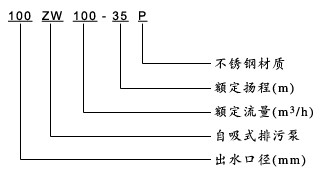

三、自吸污水泵型號意義：

四、自吸污水泵結構及工作原理:

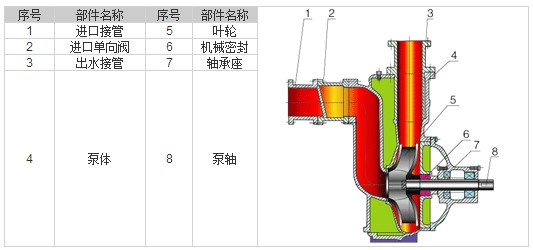

自吸污水泵主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

五、自吸污水泵型號參數：

型號	口徑（mm）		流量	揚程	功率	吸程	轉速
型號	進口	出口	(m3/h)	(m)	(KW)	(m)	(r/min)
ZW25-8-15	25	25	8	15	1.5	5.5	2900
ZW25-8-30	25	25	8	30	3	5.5	2900
ZW32-5-20	32	25	5	20	2.2	5.5	2900
ZW32-10-20	32	25	10	20	2.2	5.5	2900
ZW32-9-30	32	25	9	30	3	5.5	2900
ZW40-10-20	40	32	10	20	2.2	5.5	2900
ZW40-20-15	40	32	20	15	2.2	5.5	2900
ZW40-15-30	40	32	15	30	3	5.5	2900
ZW50-10-20	50	40	10	20	2.2	5.5	2900
ZW50-20-12	50	40	20	12	2.2	5.5	2900
ZW50-15-30	50	40	15	30	3	5.5	2900
ZW50-18-20	50	40	18	20	3	5.5	2900
ZW50-20-35	50	40	20	35	5.5	5.5	2900
ZW50-25-30	50	40	25	30	5.5	5.5	2900
ZW50-20-40	50	40	20	40	7.5	5.5	2900
ZW50-20-50	50	40	20	50	11	5.5	2900
ZW65-30-18	65	50	30	18	4	5.5	2900
ZW65-30-18	65	50	30	18	4	5.5	1450
ZW65-25-30	65	50	25	30	5.5	5.5	2900
ZW65-25-40	65	50	25	40	7.5	5.5	2900
ZW65-40-25	65	50	40	25	7.5	5.5	1450
ZW65-50-30	65	50	50	30	7.5	5.5	2900
ZW65-65-25	65	50	65	25	7.5	5.5	2900
ZW65-25-50	65	50	25	50	11	5.5	2900
ZW80-40-16	80	65	40	16	4	5.0	2900
ZW80-40-16	80	65	40	16	4	5.0	1450
ZW80-50-20	80	65	50	20	5.5	5.0	1450
ZW80-40-25	80	65	40	25	7.5	5.5	1450
ZW80-25-40	80	65	25	40	7.5	5.5	2900
ZW80-65-25	80	65	65	25	7.5	5.5	2900
ZW80-80-20	80	65	80	35	7.5	5.5	1450
ZW80-80-35	80	65	80	35	15	5.5	2900
ZW80-40-50	80	65	40	50	18.5	5.5	1450
ZW80-50-60	80	65	50	60	22	5.0	2900
ZW100-100-15	100	80	100	15	7.5	5.5	1450
ZW100-80-20	100	80	80	20	7.5	5.5	1450
ZW100-100-20	100	80	100	20	11	5.5	1450
ZW100-100-30	100	80	100	30	22	5.5	1450
ZW100-80-45	100	80	80	45	30	5.5	2900
ZW100-80-60	100	80	80	60	37	5.5	2900
ZW100-80-80	100	80	80	80	45	5.5	2900
ZW125-120-20	125	100	120	20	15	5.5	1450
ZW150-180-14	150	125	180	14	15	5.5	1450
ZW150-150-20	150	125	150	20	15	5.5	1450
ZW150-200-15	150	125	200	15	18.5	5.5	1450
ZW150-200-20	150	125	200	20	22	5.5	1450
ZW150-180-20	150	125	180	20	22	5.0	1450
ZW150-160-30	150	125	160	30	30	5.0	1450
ZW150-180-30	150	125	180	30	37	5.0	1450
ZW150-180-38	150	125	180	38	55	5.5	1450
ZW150-150-45	150	125	150	45	55	5.5	1450
ZW200-280-14	200	150	280	14	22	5.0	1450
ZW200-280-20	200	150	280	20	37	5.0	1450
ZW200-300-25	200	150	300	25	45	5.0	1450
ZW200-280-28	200	150	280	28	55	5.2	1450
ZW250-420-20	250	200	420	20	55	4.5	1450
ZW300-800-14	300	250	800	14	55	4.5	1450

六、自吸污水泵維護和拆裝：

該泵的特點是結構簡單可靠，經久耐用。在泵正常情況下，一般不需要經常拆幵保養。當發現故障后隨時給予排除即可。

1.維護該泵時應注意幾個主要部位:

a.滾動軸承：當泵長期運行后，軸承磨損到一定程度時，須進行更換。

b.前密封環、后密封環：當密封環磨損到一定程度時，須進行更換。

c.機械密封：機械密封在不漏液的情況下，一般不應拆幵檢查。若軸承體下端泄漏口處產生嚴重泄漏時，則應對機械密封進行拆檢。裝拆機械密封時，必須輕取輕放，注意配合面的清潔，保護好靜環和動環的鏡面，嚴禁敲擊碰撞。因機械密封而產生泄漏的原因主要是摩擦付鏡面拉毛所至。其修復辦法，可對磨擦付端面進行研磨使恢復鏡面。機械密封產生泄漏的另一原因是"O"'形橡膠密封圈（或緩沖墊）安裝不當、或者變形老化所至。此時則需調整或更換"O'形密封圈進行重新裝配。

2.自吸泵拆裝順序：

a.拆下電動機或脫出聯軸器。

b.拆出軸承體總成，檢查葉輪和前口環的徑向間隙，檢查葉輪螺母有無松動。

c.拆下葉輪螺母，拉出葉輪，檢査葉輪和后密封環的徑向間隙。

d.松出機械密封的緊定螵釘，拉出機械密封的動環部分，檢查動、靜環端面的貼合情況，檢查“O"形密封圈〔或緩沖墊）的密封情況。

e.旋出聯軸器的緊定螺母，拉出聯軸器。

f.拆下軸承端蓋,拆出泵軸和軸承。

g.安裝時以相反順序進行裝配即可。

七、自吸污水泵故障與排除：

故障

產生原因

排除方法

水泵不出

1.泵殼內未加儲液或儲液不足

2.吸入管路漏氣

3.轉速太低

4.吸程太高或吸入管路過長

5.機械密封泄漏量過大

6.吸入管路氣體不能從出口排出

1.加足儲液

2.檢查并排除漏氣現象

3.調整轉速

4.降低吸程或縮短吸入管路

5.修復或更換

6.使之排出

雜音和振動較大

1.底腳不穩

2.泵軸彎曲

3.汽蝕現象

4.軸承磨損嚴重

5.進口管路內有雜物

6.泵與電動機兩者主軸不同心

1.加固

2.更換或校正

3.調整工況

4.更換

5.滴除雜物

6.調整同軸度

出水量不足

1.葉輪流道與吸入管被堵塞

1.葉輪或葉輪密封磨損嚴重

3.功率不足或轉速太低

1.排除堵塞物

2.更換口環

3.加足功率、調至額定轉速

軸功率消耗過大

1.流置過大

2.轉速太高

3.泵軸彎曲或葉輪卡碰

4.泵內流道堵塞或被卡住

1.升高出口壓力

2.適當降低

3.更換或校正

4.排除堵塞物

八、自吸污水泵安裝尺寸：

型號	L	L1	L2	L3	L4	A	F	B1	B2	H	Hl	H2	n3	n-d
ZW25-8-15	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
ZW32-5-20	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
ZW32-10-20	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
ZW32-9-30	890	740	140	445	230	220	510	310	360	205	345	540	24	4-φl6
ZW40-10-20	800	640	115	400	220	210	450	250	300	190	3lO	500	24	4-φl6
ZW40-20-5	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
ZW40-15-30	890	740	140	445	230	220	510	310	360	205	345	540	24	4-φl6
ZW50-10-20	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
ZW50-20-12	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
ZW50-15-30	890	740	140	445	230	220	510	310	360	205	345	540	24	4-φl6
ZW50-20-35	1130	840	135	570	315	350	650	350	410	240	430	630	25	4-φl8
ZW65-30-18	1120	770	125	520	370	390	720	350	410	250	445	705	25	4-φl8
ZW65-25-30	1130	840	135	570	315	360	660	350	410	240	430	640	25	4-φl8
ZW65-25-40	1130	840	135	570	315	360	660	350	410	240	430	640	25	4-φl8
ZW65-40-25	1130	840	135	570	315	360	660	350	410	240	430	640	25	4-φl8
ZW65-65-25	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
ZW80-40-16	1120	770	125	520	370	390	720	350	410	250	445	705	25	4-φl8
ZW80-40-25	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
ZW80-25-40	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
ZW80-65-25	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
ZW80-80-35	1325	1050	170	705	350	390	720	450	500	270	465	725	25	4-φ23
ZW80-40-50	1370	1050	170	705	350	390	720	450	500	270	465	725	25	4-φ23
ZW80-50-60	1390	1050	170	705	350	390	720	450	500	270	465	725	25	4-φ23
ZW100-80-20	1350	1010	170	630	450	430	825	430	480	300	580	820	28	4-φ18
ZW100-100-15	1350	1010	170	630	450	430	825	430	480	300	580	820	28	4-φ18
ZW100-100-20	1420	1035	200	630	450	430	825	450	500	300	580	820	25	4-φ23
ZW100-100-30	1520	1050	170	705	450	430	825	450	500	300	580	820	25	4-φ23
ZW100-80-45	1620	1180	210	785	450	430	825	500	550	325	600	840	28	4-φ23
ZW100-80-60	1620	1180	210	785	450	430	825	500	550	325	600	840	28	4-φ23
ZW100-80-80	1670	1250	210	785	450	430	825	500	550	325	600	840	28	4-φ23
ZW125-120-20	1650	1260	255	750	610	560	990	450	500	325	625	910	30	4-φ23
ZW150-180-14	1650	1260	255	750	610	560	990	450	500	325	625	910	30	4-φ23
ZW150-180-20	1710	1260	255	750	610	560	990	450	500	325	625	910	30	4-φ23
ZW150-180-30	1820	1350	275	800	630	560	990	520	565	350	650	930	30	4-φ23
ZW150-180-38	1930	1450	300	850	655	560	990	580	660	350	650	930	30	4-φ23
ZW200-280-14	1920	1440	300	840	800	720	1205	520	565	365	680	1030	30	4-φ23
ZW200-280-20	2035	1440	300	840	800	720	1205	520	565	365	680	1030	30	4-φ23
ZW200-300-25	2060	1440	300	840	800	720	1205	520	565	365	680	1030	30	4-φ23
ZW200-280-28	2145	1540	300	940	800	720	1205	580	660	385	700	1050	30	4-φ23
ZW250-420-20	2180	1600	300	1000	800	800	1330	610	680	430	800	1200	30	4-φ23
ZW300-800-14	2580	1880	300	1280	800	1030	1500	610	680	530	900	1350	30	4-φ23
